永磁同步電动机有哪些优缺点，还有哪些发展？

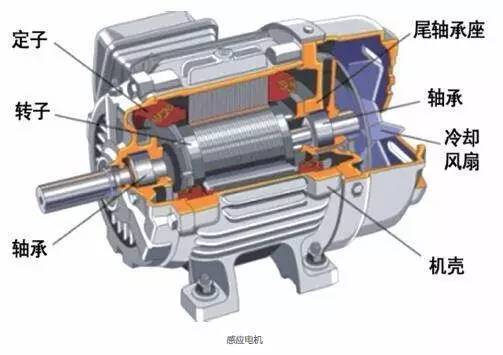

摘要与传统感应電动机相比，永磁同步電动机具有独特的性能。主要介绍永磁同步電动机的特点，并分析了國内外研究现状及其发展趋势。

引 言

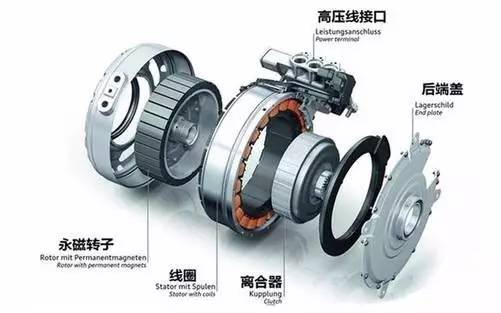

永磁同步電机的运行原理与電励磁同步電机相同，但它以永磁體提供的磁通代替后者的励磁绕组励磁，使電机结构更為简单。近年来，永磁材料性能的改善 以及電力電子技(jì )术的进步，推动了新原理 、新结构永磁同步電机的开发 ，有力地促进了電机产品技(jì )术 、品种及功能的发展，某些永磁同步電机已形成系列化产品，其容量从小到大，目前已达到兆瓦级，应用范围越来越广；其地位越来越重要，从军工到民用，从特殊到一般迅速扩大，不仅在微特電机中占优势，而且在電力推进系统中也显示出了强大的生命力 。

1、 特 点

永磁同步電机采用永磁體励磁，具有電励磁電机无可比拟的优点。

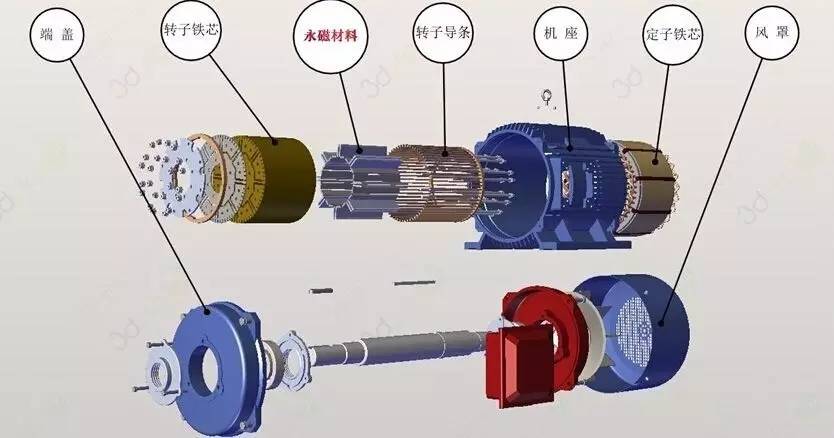

1)效率高：在转子上嵌入永磁材料后，在正常工作时转子与定子磁场同步运行，转子绕组无感生電流，不存在转子電阻和磁滞损耗，提高了電机效率。

2)功率因数高：永磁同步電机转子中无感应電流励磁，定子绕组呈现阻性负载，電机的功率因数近于 1，减小了定子電流，提高了電机的效率。同时功率因数的提高，提高了電网品质因数，减小了输变電線路的损耗，输变電容量也可降低，节省 了電网投资。

3)起动转矩大：在需要大起动转矩的设备(如油田抽油電机 )中，可以用较小容量 的永磁 電机替代较大容量的Y 系列電机。如果 37 kw 永磁同步電机代替45kW ～55 kW 的 Y 系列電机，较好地解决了“大马拉小車”的现象，节省了设备投入费用，提高了系统 的运行效能。

4)力能指 标好 ：Y 系列 電机在 60％的负荷下工作时，效率下降 15％，功率因数下降 30％，力能指标下降40％；而永磁同步電机的效率和功率因数下降甚微，当電机只有 20％负荷时，其力能指标仍為满负荷的 80％以上。

5)温升低：转子绕组中不存在電阻损耗，定子绕组中几乎不存在无功電流，因而電机温升低。

6)體积小，重量轻 ，耗材少：同容量 的永磁同步電机體积、重量、所用材料可以减小 30％左右。

7)可大气隙化，便于构成新型磁路。

8 )電枢反应小 ，抗过载能力强。

2 、发展现状

永磁同步電机的发展和永磁材料的发展息息相关 。新型永磁材料 的出现大大促进了永磁同步電机的发展。二十世纪八 十年代钕铁硼稀土永磁材料问世，由于钕资源丰富，以廉价的铁取代昂贵的钴 ，价格相对低廉 。钕铁硼稀 土永磁材料磁性能好 ，极大地推动了永磁同步電机的开发。

2．1 发展成果

我國十分 重视钕铁硼永磁電机的研 究开发 ，并列入了國家“863”攻关计划 。经过多年的研究开发 ，取得了丰硕成果 ，开发了5种类型22个典 型规格的高性能永磁同步電机样机 。

1)3 种典型规格的高效、高起动转矩永磁 同步電动机样机，成功地解决了起动转矩高、节能效果好、高温不退磁和成本合理这4 项互相制约的矛盾。表 1 给出了我國开发 的用于油 田抽油机的 37 kW 稀土永磁同步電机与感应電动机的性能比较 。表 2给出了我國新近开发 的用于风机、泵类作业 中功率為 1120 kW 的稀土永磁同步電动机与感应 電动机和電励磁同步電动机的性能对 比 。

2) 化纤机械用高效高牵入同步钕铁硼永磁同步電动机(6 个规格)。与现有電机相比，所： 开发電机的功率因数、效率和最大转矩倍数都有不同程度的提高，失步转矩是原有的3．59倍，牵^转矩提高了3倍。

3)机床主轴用7．5 kW 高恒功率调速比钕铁硼永磁同步電动机和驱动系统。开发的永磁同步電动机调速系统 的调速范 围為 0．4 r／r a in ～9 000 r／min(國内同规格的主轴感应電动机的调速范围仅為 8 r／min ～8 000 r／r e_in)，恒功率调速比达到 1：6。

4 )電动汽 車用永磁同步電动机和驱动系统。开发的 7．5 kW 轻微型電动客車用永磁同步 電动机系统 ，電机重量為 45 kg ，磁體用量為 0．92 kg，额定转速為 3 000 r／m in ，最高转速 5 500 r／m in。样机系统整體额定效率达 89．1％ ，1 h 持续转矩密度為 0．74 N ·m ／kg(风冷 )，15 m in 持续转矩 密度為1．123 N ·m ／kg( 日本A ISIMAW样机1 h 持续转矩密度為0．78 N ·m／kg)(油冷)，15 min 持续转矩密度為 1．178 N ·m／kg。

5)高起动能力钕铁硼永磁起动机電机(4 个规格样机)。所开发的電机把原来永磁磁极的一部分换為廉价的软铁辅助磁极 ，节省钕铁硼永磁材料约 30％。

2．2 存在问题

在开发高性能永磁同步電机过程中，取得 上述成果的同时 ，也 得到 了一些 问题 ，有待 于更深入地研究和探索。

1)不可逆退磁问题。如果设计或使用不当，永磁同步電机在过高(钕铁硼永磁)或过低(铁氧體永磁)温度 时，在 冲击 電流产生 的 電枢 反应作 用下 ，或在剧烈的机械振动时有可 能产 生不可逆退磁，或叫失磁，使電机性能下降，甚至无法使用。

因此，既要研究开发适用于電机制造厂使用的检查永磁材料热稳定性的方法和装置，又要分析各种不同结构型式的抗去磁能力，以便设计和制造时，采用相应措施保证永磁同步電机不失磁。

2)成本 问题 。铁 氧體永 磁同步 電机 由于结构工艺简单、质量减轻，总成本一般比電励磁電机低 ，因而得到了广泛应用。 由于稀 土永磁 目前 的价格还比较贵 ，稀土永磁 電机的成本一般 比電励磁 電机高 ，这需要用它 的高性 能和运行费用 的节省来补偿。在设计时既需要根据具體使用场合和要求进行性能、价格的比较后取舍，又要进行结构工艺的创新和设计优化，以降低成本。

3 )控制 问题 。永磁同步電机不需外界能量即可维持其磁场，但这也造成从外部调节、控制其磁场极為困难。但是随着 M OSFET、IGBT 等電力電子器件和控制技(jì )术的发展，大多数永磁同步電机在应用 中，可 以不进行磁 场控制而只进行 電枢控制。设计时需把永磁 材料、電力 電子器件 和微机控制三项新技(jì )术结合起来，使永磁同步電机在崭新的工况下运行。此外，以永磁同步電机作為执行元件 的永磁交 流伺 服系统 ，由于永磁同步電机本身是具有一定 非線性、强耦合性 和时变性 的系统，同时其伺服对象也存在较强的不确定性和非線性 ，加之系统运行时易受到不 同程度 的干扰 ，因此采用先进控制 策略、先进 的控制 系统实现方式(如基于 DSP 控制)，从整體上提高系统的智能化和数字化水平，这应是当前发展高性能永磁同步電机伺服系统的一个主要突破口。

3 、发展趋势

永磁同步電机以其效率高、比功率大、结构简单 、节能效果显著 等一 系列优点在工业生 产和日常生活中逐步得到广泛应用。尤其是近年来高耐热性、高磁性能钕铁硼永磁體的成功开发以及電力電子元件的进一步发展和改进，稀土永磁 同步 電机的研究 开发在國内外又进人 了一个新 的时期 ，在理论研究和应用领域都将产生质的飞跃 ，目前正向超高速、高转矩、大功率、微型化、高功能化方 向发展。

3．1 超高速電机

永磁同步電机不需要励磁绕组 ，结构比较简单 ，磁场部分没有发热源，不需要冷却装置，材料的矫顽力高，气隙長度可以取较大值从而使大幅度提高转速成為可能。目前已制成 (2 ～3 ) X 10 r／r ain的電机，如美國通用電气公 司研制 的150 kW 、23 000 r／min 的径向气隙型转子结构航空用稀土永磁发電机，外转子型用于 電动車的7．2 kW 、27 000 r／r ain 的 電机。目前正在研制每分钟几十万转的電机。

3．2 高转矩大功率電机

耐热、高磁性能钕铁硼永磁材料的开发成功将使其在大功率永磁 同步電机中获得重要应用。运输业和工业中诸如電动汽車、混合型(内燃机与電动机并用 )动力汽車、列車、電梯、机床、机器人等，对大功率電动机的需求正在增長。

船舶推动電机要求低速大转矩。德國西门子公司于 1986 年研制 1 095 kW 、230 r／r a in 的六相永磁同步電动机，用于舰船的推进，与过去使用的直流電动机相比，體积可减小 60％左右，损耗可降低 20％左右 。另外 1 760 kW 永磁同步推进電机装于 U．212 潜艇试用，其長度和有效體积与传统的直流推进電机相比减少 40％。瑞士 A BB 公司已经建造了超过 300艘的電力推进船舶最大安装容量达到了2 X 19 MW ，其研制的400 kW 到3 MW 永磁同步電机用于：“Com-paet A~ipod”吊舱式電力推进系统。法國热蒙工业公司1987 年研制的400 kW 、500 r／r a in 永磁電机样机与直流電机相比，體积也减少了40％。1996 年，12相、1 800 kW 、180 r／r a in 永磁推进電机及控制装置已完成研制及所有的实船试验。同年，英國展出了“海航”号轻型隐身护卫舰设计模型。该舰装有两台21MW 永磁同步電机在巡航或隐身时直接驱动螺旋桨。

3．3 微型化

由于钕铁硼永磁 的最大磁能积很高 ，特别是能制成超薄型的永磁體，从而使过去难以制作的超微型和低 惯量 電动机得 以实现 。目前 已开发 出直径几毫米以下的超小型電动机用作医疗微型机器、眼球手术用机器人手臂或管道检 查用机器人等场 合 的驱 动 源。现 已制 成 外 径 0．8 m m 、長1．2 m ln 的世界上最小的永磁電动机。

3．4 高功能化

在高温、高真空度或空间狭小等特殊场合难以使用传统電机 ，而稀土永磁 電机可 以耐高温 (指钐钴或高耐热性钕铁硼磁體)，且體积小，正好能满足这些特 殊要求。宇航 设备 中的机械手 、原 子能设备的检查机器人和半导體制造装置等特殊环境下工作的電动机，需要使用高温電动机和高真空電动机。已开发的有 150 W 、3 000 r／m in，工作在 200oC ～300oC 高温和 133.3 X 10 Pa 真空度环境下的三 相四极永磁電动机 ，直 径 105mm 、長145mm ，采用高温特性好的Sm 2Co 永磁體。

4 、结 语

21世纪，科學技(jì )术飞速发展，高新技(jì )术不断涌现，节電、环保意识 日益增强，使得永磁同步電机发展的前途一片光明，尤其是高性能稀土永磁同步電机及其伺服系统，随其技(jì )术的快速发展和日渐成熟，结 构 型式将日趋多样化，也将会赢得更為广泛的发展空间，获得更加广泛的应用。
