一、系统简介

磨机用永磁变频直驱系统是精基公司针对磨机的驱动与控制技(jì )术提供的综合一揽子解决方案。主要适用于边缘传动、中心传动的各种磨机，它以永磁变频直驱技(jì )术為核心，永磁同步变频電动机、变频器及相关控制装置為硬件基础，永磁变频直驱系统是磨机驱动系统的一项历史性变革；与传统驱动系统相比较具有直接驱动、大扭矩、免维护、高效节能、结构紧凑、传动效率高、噪声低、使用寿命長、运作平稳等诸多优点，适应各种恶劣工作环境，是目前各种磨机的理想驱动产品。目前广泛应用于矿山、建材、化工、冶金、煤炭等领域。

二、产品构成

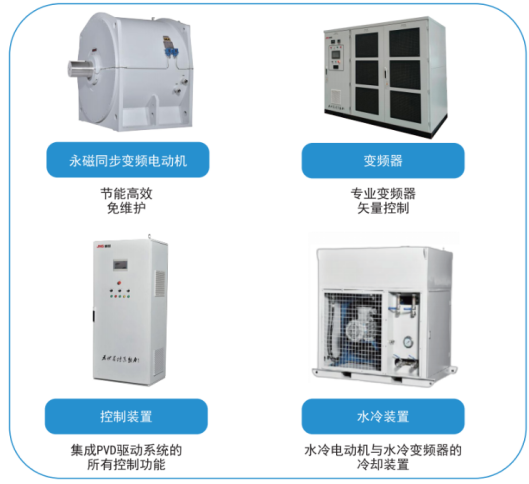

PVD系统组件由永磁同步变频電动机、专用变频器、控制装置、冷却装置、制动装置、联轴器等产品组成。





三、参数范围

边缘驱动磨机

電压等级：380/6000/10000V

功率范围：低压132～355kW

          高压220～5000kW

转速范围：105～230r/min

冷却方式：风冷、水冷

安装方式：IMB3

中心驱动磨机

電压等级：6000/10000V

功率范围：500～4500kW

转速范围：15～20r/min

冷却方式：水冷

安装方式：IMB3

四、磨机用永磁变频直驱系统方案

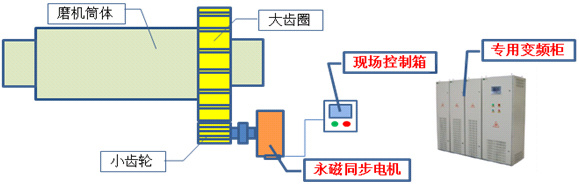

图1：边缘传动磨机永磁直驱系统

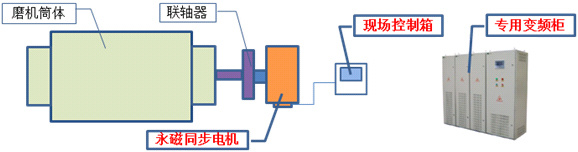

图2：中心无齿轮传动磨机永磁直驱系统

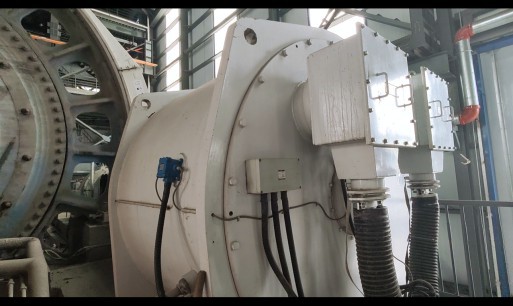

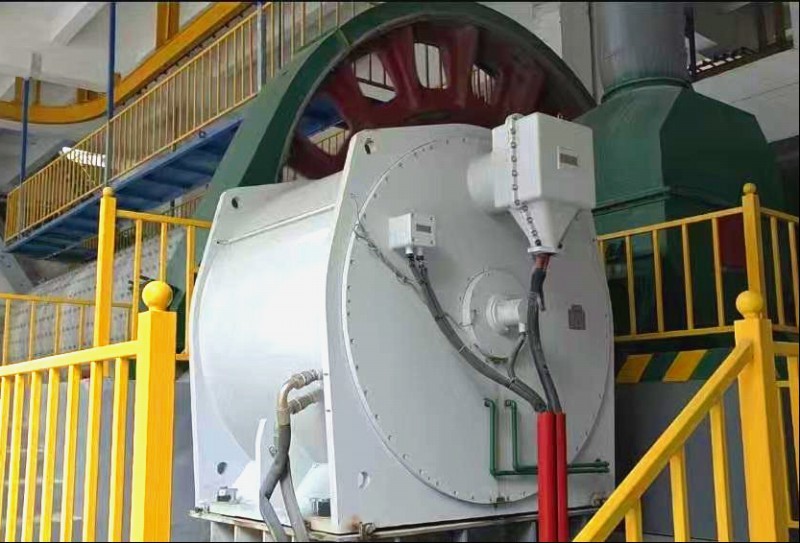

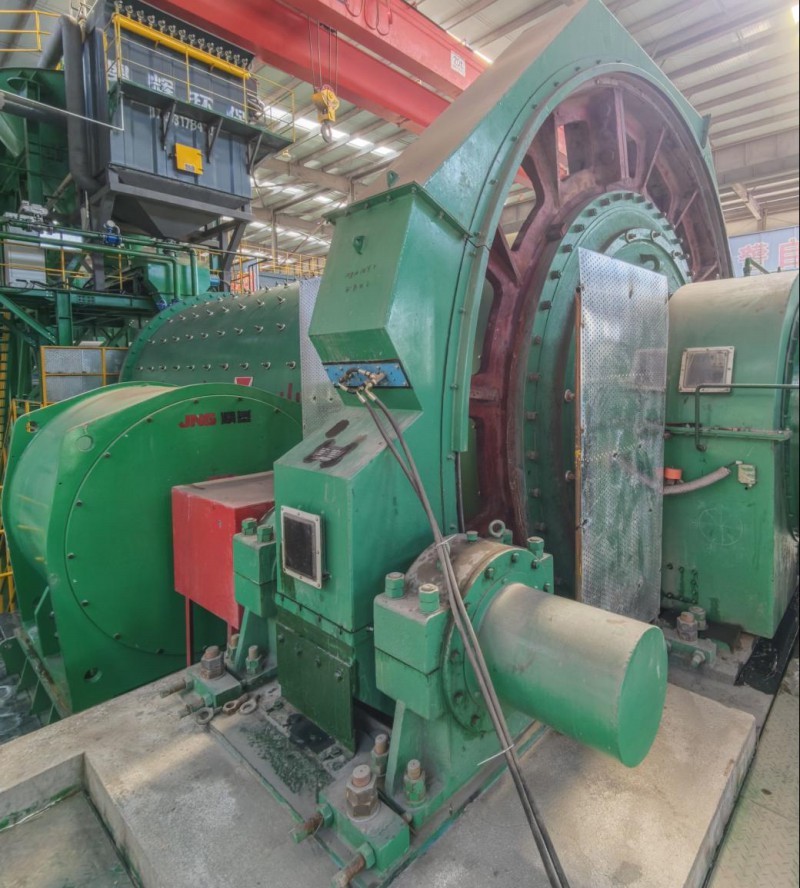

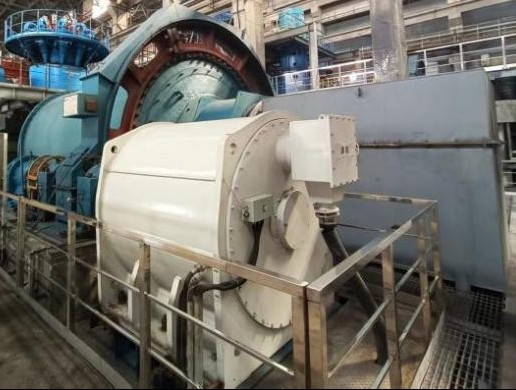

五、应用案例

安徽某选矿厂（1400kw/6kv  200r/min）

安徽某选矿厂（1250kw/6kv  200r/min）

内蒙古某煤矿（2500kw/10kv  200r/min）

福建某水泥（1600kw/6kv  105r/min）

山西某煤矿（1120kw/6kv  200r/min）
